Αντισηπτικά αποστειρωμένα ποτό μηχανών πλήρωσης ενωμένα με διοξείδιο του άνθρακα η PET/νερό Monoblock αερίου

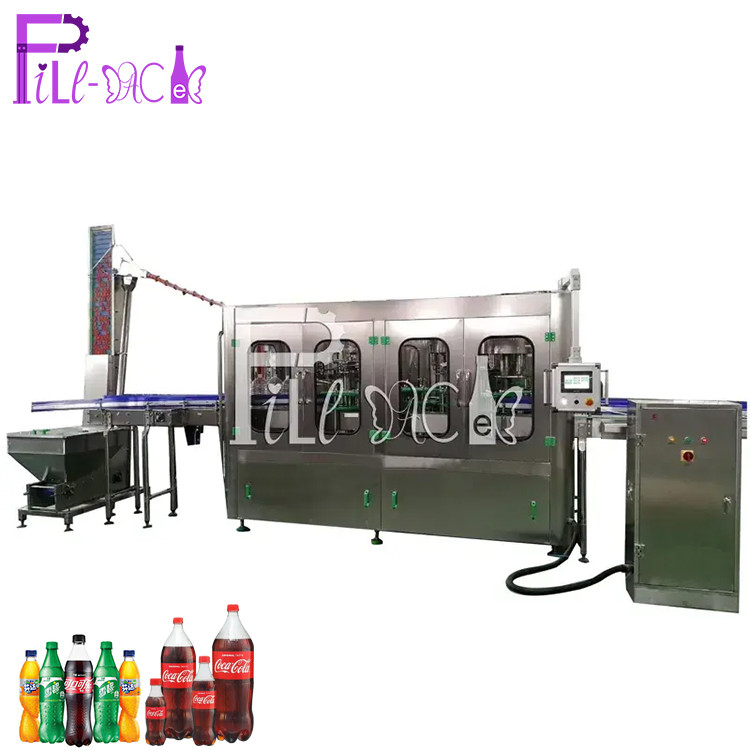

Μηχανή πλήρωσης ανθρακούχων ποτών/αεριούχου νερού από PET

DCGF32-32-10

Περιγραφή προϊόντος

    Ο εξοπλισμός χρησιμοποιείται για την παραγωγή ανθρακούχων ποτών. Η έκπλυση, η πλήρωση και η πώμα είναι ενσωματωμένα σε ένα μηχάνημα. Η πιο προηγμένη τεχνολογία από την Ιαπωνία και τη Γερμανία χρησιμοποιείται στο σχεδιασμό. Χρησιμοποιούνται ελατήρια συγκράτησης στη διαδικασία πλύσης φιαλών. Οι άδειες φιάλες μπορούν να αναστραφούν 180~ κατά μήκος της γραμμής μεταφοράς. Υπάρχουν δύο φορές εσωτερικής και εξωτερικής πλύσης, η απόδοση πλύσης φιαλών είναι υψηλή. Χρησιμοποιείται σταθερή πλήρωση επιπέδου υγρού. Η πλήρωση είναι γρήγορη, η ποσότητα υγρού ελέγχεται με ακρίβεια και αποφεύγονται οι σταγόνες και οι διαρροές. Συσκευή ανοίγματος βαλβίδας: η συσκευή αποτελείται από κύλινδρο αέρα, ηλεκτρομαγνητική βαλβίδα αναστροφής και στοιχείο ανίχνευσης σήματος. Όταν υπάρχει φιάλη, η φιάλη ανιχνεύεται με σήμα διακόπτη εγγύτητας, ταυτόχρονα, γίνεται η ενέργεια της ηλεκτρομαγνητικής βαλβίδας αναστροφής, ενεργοποιείται ο κύλινδρος της βαλβίδας, ανοίγει η βαλβίδα πλήρωσης για αεριούχο πλήρωση. όταν δεν υπάρχει φιάλη, η ηλεκτρομαγνητική βαλβίδα αναστροφής χάνει ρεύμα, η ράβδος της βαλβίδας δεξαμενής υγρού ανασύρεται, η βαλβίδα πλήρωσης δεν ανοίγει, αποφεύγοντας τη διαφυγή CO2 στη δεξαμενή. Συσκευή κλεισίματος βαλβίδας και συσκευή κλεισίματος βαλβίδας εκκένωσης με έκκεντρο: η συσκευή κλεισίματος βαλβίδας είναι εξαναγκασμένη μετά την πλήρωση, ελέγχει τη ράβδο της βαλβίδας στην κλειστή θέση, κλείνει ταυτόχρονα τη βαλβίδα εισαγωγής αέρα και τη βαλβίδα υγρού, και στη συνέχεια, μέσω του έκκεντρου εκκένωσης, ωθεί τη ράβδο της βαλβίδας εκκένωσης, το CO2 στη φιάλη, αποτρέποντας τις φυσαλίδες από τη βαλβίδα, η ράβδος της βαλβίδας εκκένωσης ωθεί ομοιόμορφα περίπου 3mm. Το επίπεδο υγρού είναι εύκολο να ελεγχθεί.

    Όλη η κατασκευή από SUS304, δεν υπάρχει νεκρή γωνία εσωτερικά στη βαλβίδα πλήρωσης. Χρησιμοποιείται μαγνητική ροπή για το βίδωμα του πώματος. Η ισχύς του βιδώματος του πώματος μπορεί να ρυθμιστεί χωρίς βήματα. Η ισχύς του βιδώματος του πώματος μπορεί επίσης να είναι σταθερή, και τα πώματα δεν θα καταστραφούν, η πώμα είναι αξιόπιστη. Ολόκληρο το μηχάνημα ελέγχεται από PLC με οθόνη αφής ως διεπαφή ανθρώπου-μηχανής. Η ποσότητα των ποτών στη δεξαμενή αποθήκευσης μπορεί να ελέγχεται αυτόματα. Η πλήρωση και η πώμα θα σταματούν αυτόματα όταν δεν υπάρχει φιάλη. Όταν οι φιάλες είναι λανθασμένα σφιγμένες ή όταν δεν υπάρχουν πώματα, το μηχάνημα μπορεί να σταματήσει αυτόματα. Χρησιμοποιείται τεχνολογία μεταβλητής συχνότητας για την αδιάκοπη ρύθμιση της ταχύτητας λειτουργίας. Η παραγωγική ικανότητα μπορεί να εμφανίζεται ψηφιακά και να ρυθμίζεται εύκολα.

Τεχνικές Παράμετροι

Μέρος πλύσης

1)Εκτός από το κάτω πλαίσιο, τα μέρη μετάδοσης και ορισμένα μέρη που πρέπει να κατασκευαστούν από
ειδικά υλικά. Τα άλλα ανταλλακτικά είναι από ανοξείδωτο χάλυβα 304.
2)Το ρουλεμάν είναι από ανοξείδωτο χάλυβα, ο δακτύλιος στεγανοποίησης είναι από υλικό EPDM, και
το πλαστικό είναι από UMPE.
3)Το αρπάγιστρο είναι από ανοξείδωτο χάλυβα, η θέση που συγκρατεί τον λαιμό της φιάλης είναι επίσης από ανοξείδωτο χάλυβα, σε σύγκριση με το παραδοσιακό λαστιχένιο αρπάγιστρο, είναι πολύ υγιεινό, ανθεκτικό και χωρίς εξαρτήματα γρήγορης φθοράς, τα βιδωτά μέρη του λαιμού της φιάλης αποφεύγουν τη μόλυνση από το λαστιχένιο αρπάγιστρο.

Μέρος πλήρωσης
1) Η βαλβίδα πλήρωσης χρησιμοποιεί ισοβαρική μηχανική βαλβίδα, υψηλή ταχύτητα και μεγάλη ροή, η βαλβίδα πλήρωσης υψηλής ακρίβειας, γρήγορη ταχύτητα πλήρωσης, το επίπεδο υγρού είναι σταθερό.

2) Η κύρια κίνηση υιοθετεί ανεξάρτητη κίνηση γραναζιού, υψηλή απόδοση, χαμηλό θόρυβο, μεγάλη διάρκεια ζωής, χωρίς συντήρηση, ο μετατροπέας μπορεί να ελέγξει την ταχύτητα του κύριου κινητήρα, το μηχάνημα υιοθετεί μεταβλητή ταχύτητα μεταβλητής συχνότητας, ολόκληρη η περιοχή λειτουργίας, η βάση του κινητήρα είναι από ανοξείδωτο χάλυβα που περιέχει ανθρακούχο χάλυβα.
3) Σύστημα οδηγού φιάλης, απλή δομή, ανάλογα με το στυλ της φιάλης, μπορεί να αλλάξει.
4) Χωρίς φιάλη, χωρίς πλήρωση.

5) Ολόκληρο το μηχάνημα μπορεί να ελεγχθεί αυτόματα από PLC.
6) Η στάθμη υγρού υδραυλικού υλικού πλήρωσης υιοθετεί έλεγχο ανιχνευτή στάθμης υγρού, σταθερή στάθμη υγρού, αξιόπιστη πλήρωση.
7) Το ύψος στάθμης μπορεί να ρυθμιστεί, αγοράστηκε από τη Ναντζίνγκ, την καλύτερη βαλβίδα στην Κίνα.
8) Τα σημαντικά μέρη του μηχανήματος και τα ηλεκτρικά στοιχεία είναι εισαγόμενης παραγωγής.
9) Το υδραυλικό υλικό πλήρωσης μπορεί να ελεγχθεί αυτόματα και διαθέτει σύνδεσμο πλύσης CIP.



Μέρος πώματος

Αυτή η μονάδα είναι ο υψηλότερος βαθμός ακρίβειας μηχανής 3 σε 1, είναι σημαντική για τη σταθερή λειτουργία του μηχανήματος και την ποιότητα του προϊόντος. Χαρακτηριστικά του πώματος με βίδα ως εξής:
1) Κεφαλή πώματος με βίδα (τα κύρια μέρη που μπορούν να διασφαλίσουν την ποιότητα πώματος), ο ειδικός βελτιώνει το σχεδιασμό του μαγνητικού χάλυβα, αυτή η βελτίωση μπορεί να μειώσει καλύτερα το ποσοστό ελαττωματικών πωμάτων και τον παραδοσιακό χαρακτήρα της εύκολης ρύθμισης της ροπής της κεφαλής πώματος με βίδα.

2) Η κεφαλή πώματος με βίδα είναι διπλής χρήσης σχεδιασμού. είναι κατάλληλη για επίπεδο πώμα και αθλητικό πώμα.
3) Η συσκευή που μπορεί να αφαιρέσει το ανάποδο πώμα και να αποτρέψει τη διέλευση του ανάποδου πώματος, είναι τοποθετημένη στον οδηγό πτώσης πώματος. Διέλευση από το σύστημα φόρτωσης πώματος.
4) Μια ομάδα φωτοηλεκτρικών διακοπτών είναι τοποθετημένη στον οδηγό πτώσης πώματος. Το μηχάνημα θα σταματήσει όταν δεν υπάρχει πώμα στον οδηγό.
5) Ένας διακόπτης ανίχνευσης εισόδου φιάλης είναι τοποθετημένος στην κεφαλή πώματος με βίδα.
6) Υπάρχει ένας κύλινδρος κλειδώματος πώματος στην ένωση μεταξύ του οδηγού πτώσης πώματος και της πλάκας ωθήματος πώματος. Πραγματοποιείται η λειτουργία "χωρίς τροφοδοσία, χωρίς πώμα".
8) Ρυθμίζοντας το ύψος των περιστρεφόμενων μερών για να προσαρμοστεί σε διαφορετικό ύψος φιάλης.
9) Η κίνηση της κεφαλής πώματος με βίδα προέρχεται από το σύστημα κίνησης στο πλαίσιο και μεταδίδεται μέσω γραναζιού.
10) Τα κύρια μέρη της κεφαλής πώματος με βίδα επεξεργάζονται από το κέντρο επεξεργασίας ψηφιακού ελέγχου.



Λεπτομερείς εικόνες

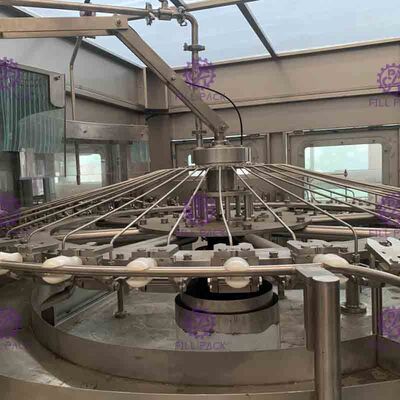

Μέρος πλύσης

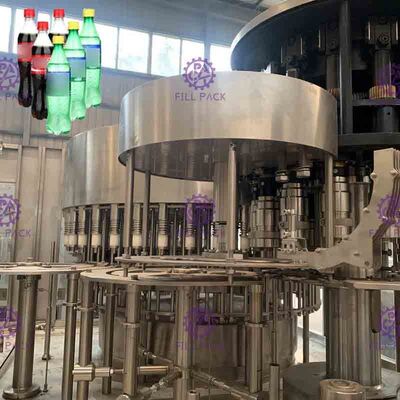

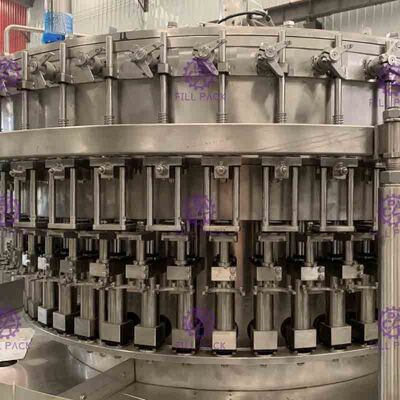

Μέρος πλήρωσης

Μέρος πώματος
